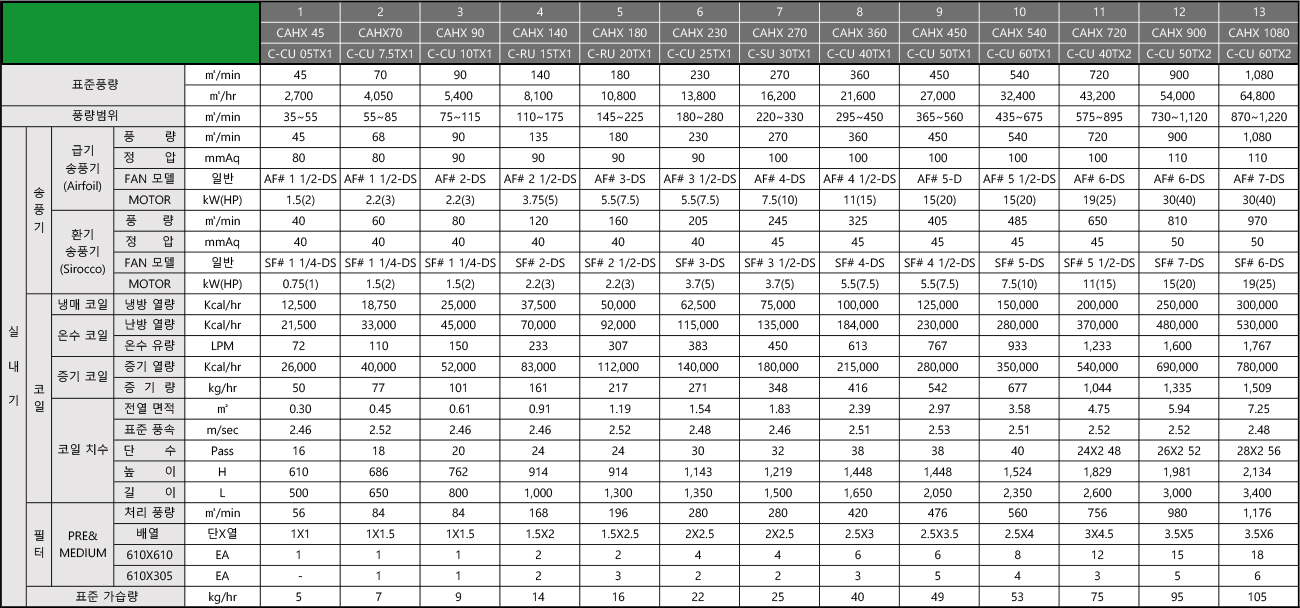

직팽식 공조기 실내기 표준사양서

•

• 1. 표준풍량 이외의 사양은 당사 기술영업팀으로 문의 바랍니다.
  2. 냉온수 코일 일때의 설계조건
  - 직팽식 코일 입구 공기온도 : 27℃ DB , 습구온도 : 21℃ WB / 냉매 증발온도 : 5℃ , 6ROW 기준
  - 온수 코일 입구 공기온도 : 15℃ DB , 출구수온 : 12℃ / 온수 코일 입구수온 : 60℃ , 온수 입출구 온도차 : 5℃ , 4ROW 기준
  - 증기 코일 입구 공기온도 : 15℃ DB / 증기 압력 : 2.0Kg/㎠ , 2ROW 기준
  3. 표준 냉매 배관 거리는 15m 기준 임.
  4. 규격 및 사양은 제품개선을 위해 사전 예고없이 변경될수 있습니다.

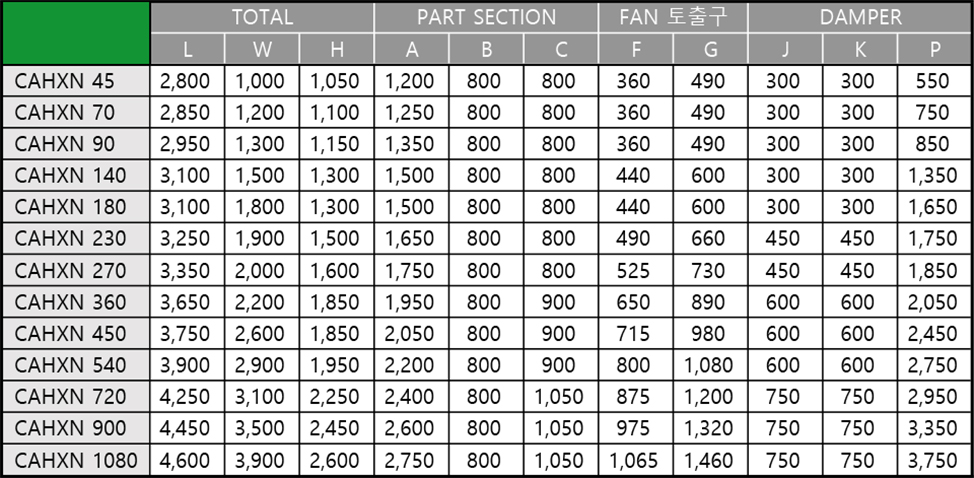

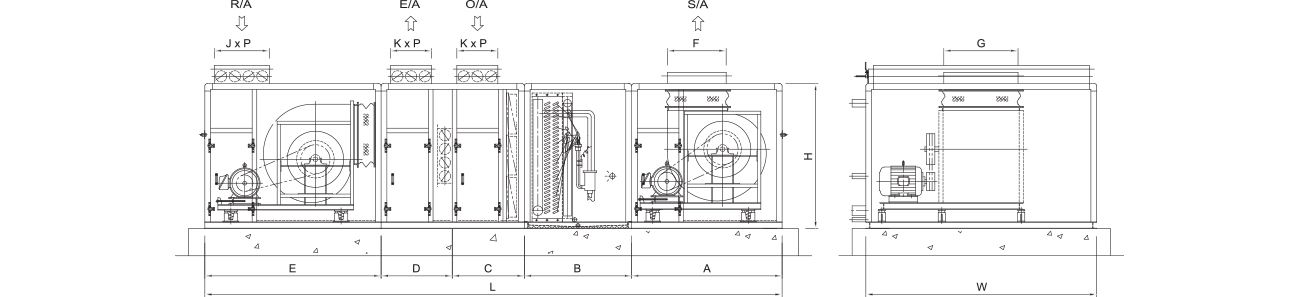

Return Fan 분리형 외형치수

•
•

• ※ 본 외형 치수는 MED-FILTER 내장 기준임.
  ※ 상기 규격 및 사양은 제품 개선을 위해 사전 예고없이 변경될 수 있습니다.

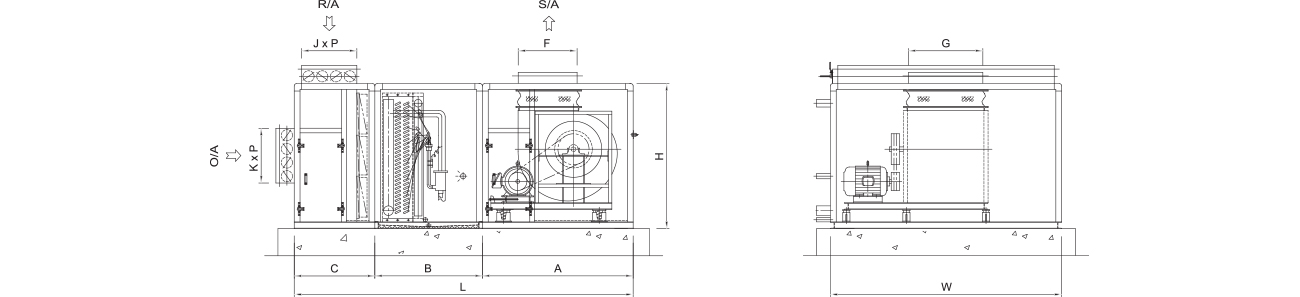

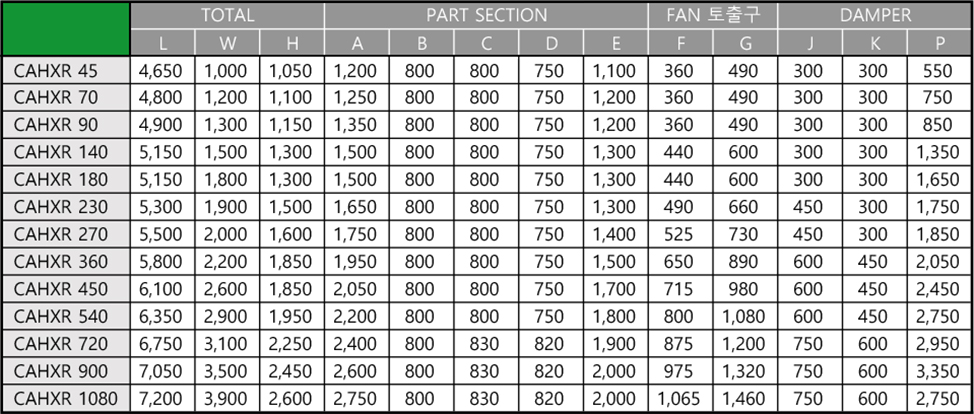

Return Fan 일체형 외형치수

•
•

• ※ 본 외형 치수는 MED-FILTER 내장 기준임.
  ※ 상기 규격 및 사양은 제품 개선을 위해 사전 예고없이 변경될 수 있습니다.

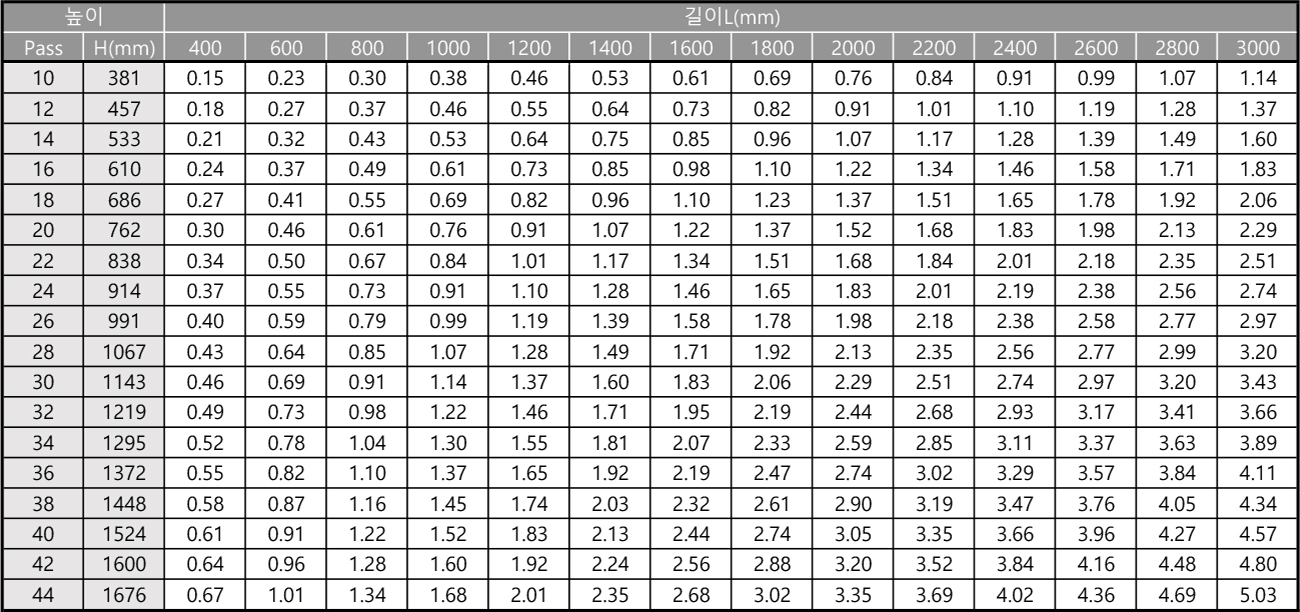

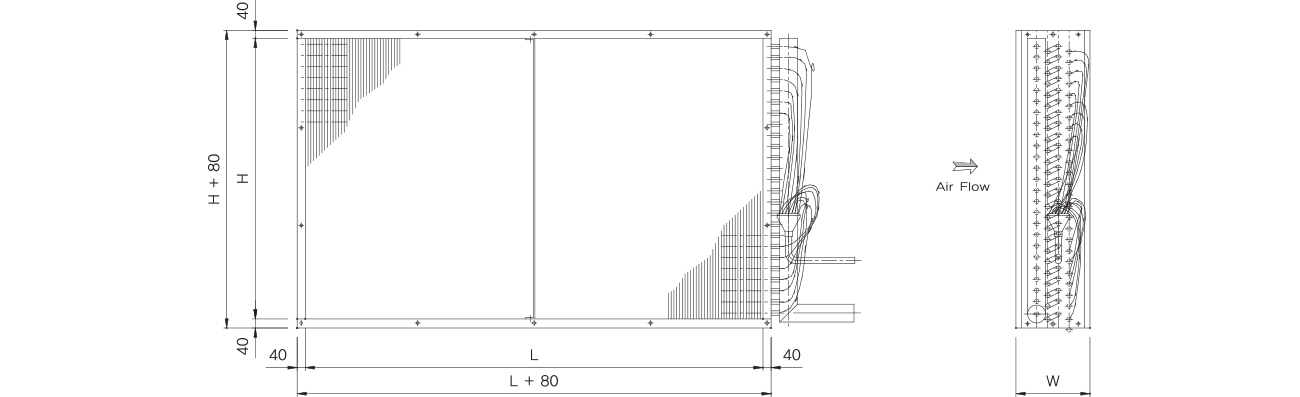

직팽식 코일 외형 치수표

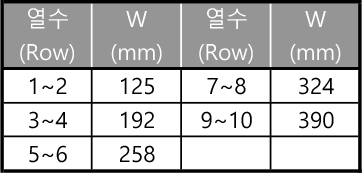

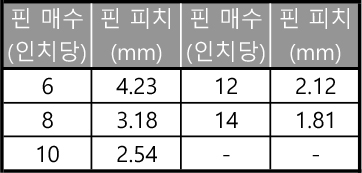

• 코일 핀 치수



• 코일 열 치수



  · TUBE : 5/8"
  · 1PASS : 38.1mm
  · 1Row : 33mm

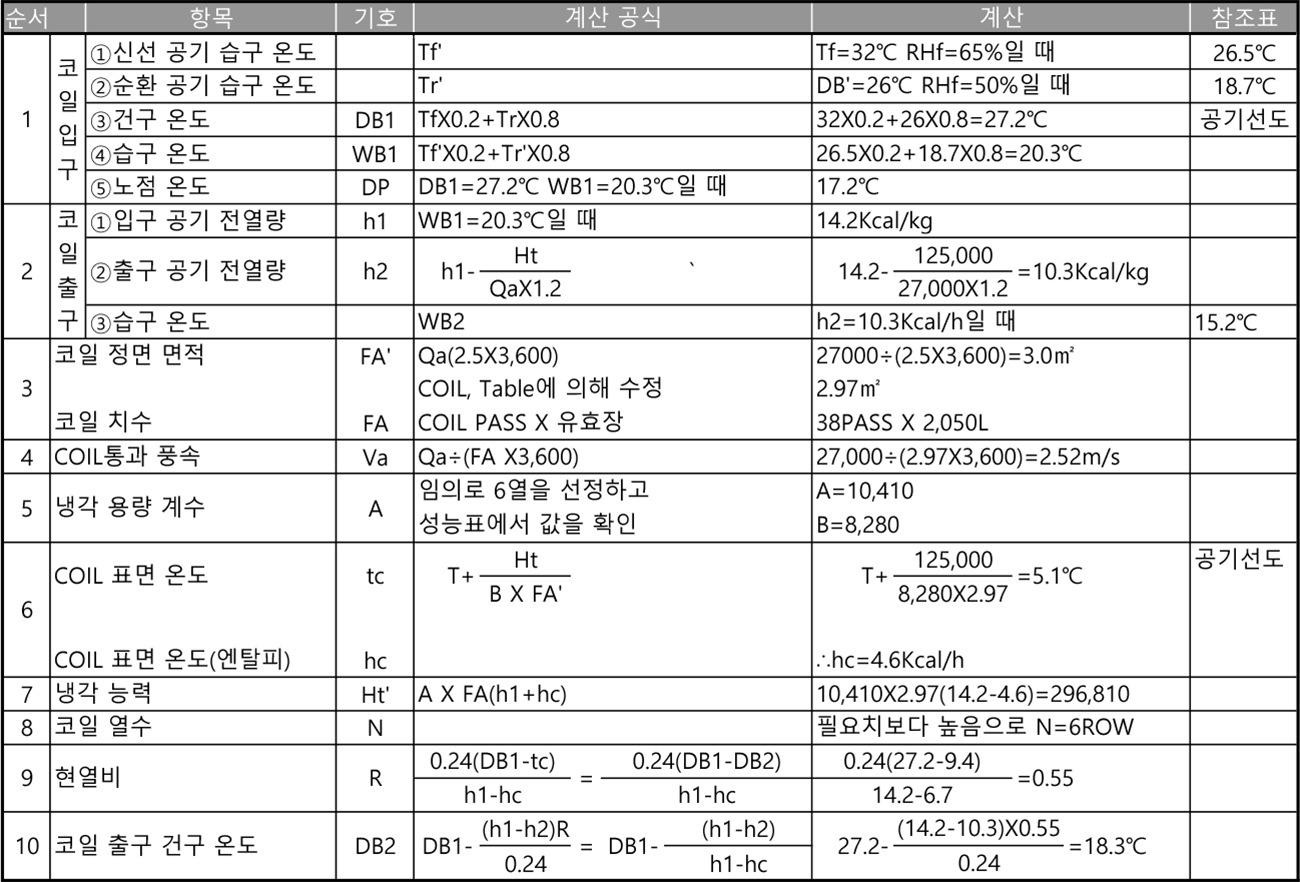

코일 선정 계산방법

• 기본사양
• 1. 풍량 : Qa=27,000m3/h
  2. 냉각 능력 : Ht=125,000Kcal/h
  3. 냉매 증발 온도 : T = 5℃
  4. 신선 공기 건구 온도 : Tf = 32℃
• 5. 신선 공기 상대 습도 : RHf = 65%
  6. 순환 공기 건구 온도 : Tr = 26℃
  7. 순환 공기 상대 습도 : RHr = 50%
  8. 신선 공기량과 순환 공기량 비 : (20%, 80%)

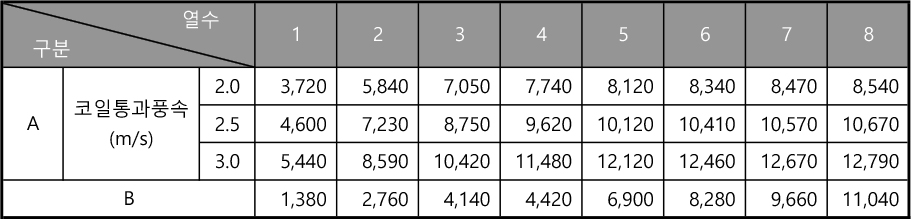

• 냉각 용량 계수
•
