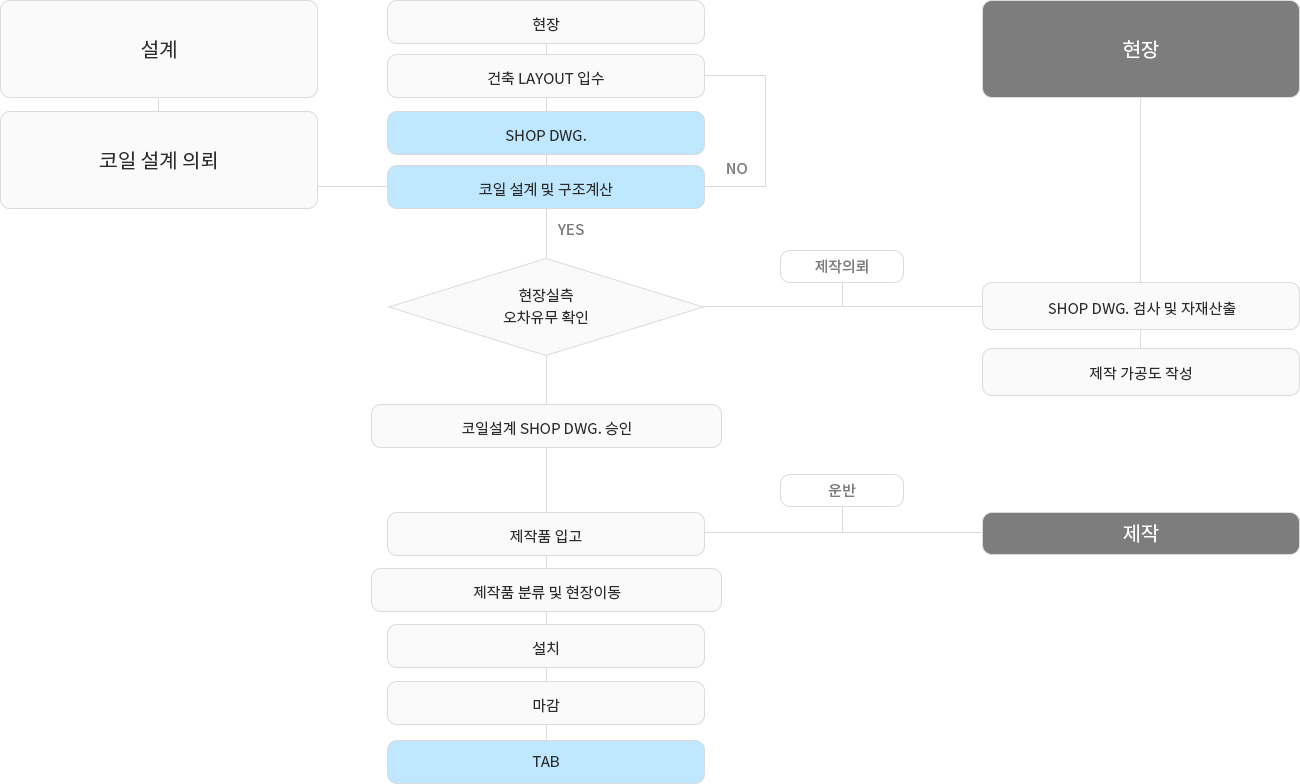

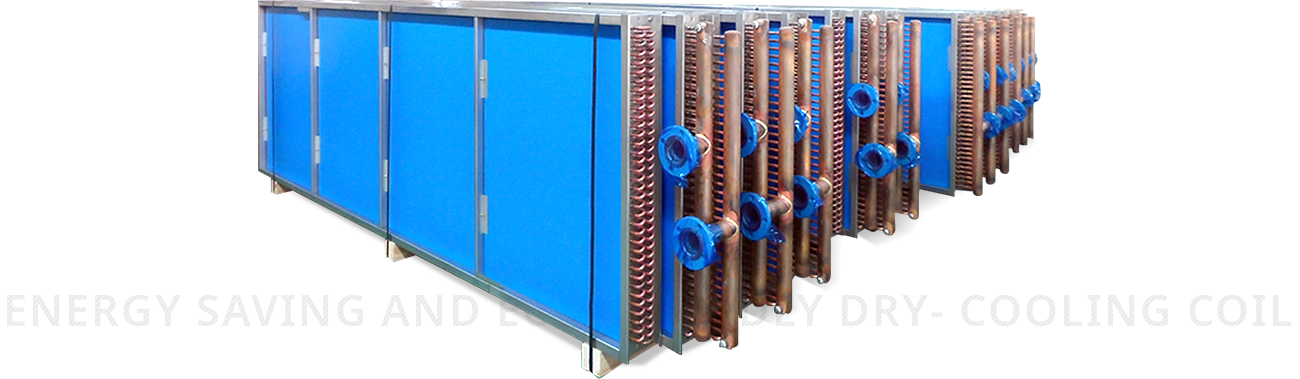

DRY COOLING COIL FLOW CHART

DRY COOLING COIL 설계

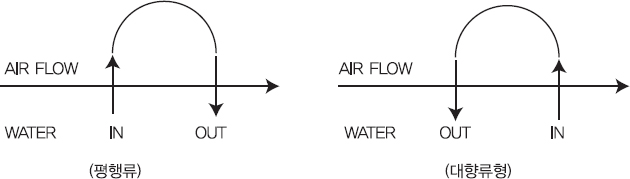

1) DRY COOLING COIL 설계시 반드시 공기와 물의 열교환 방식은 온도분포가 우수한 평행류 방식으로 설계할것.

적용기준

구분	적용분야
대향류형	• 일반공기조화기 • DRY COIL
평행류	• 온도 CONTROL용 • DRY COIL

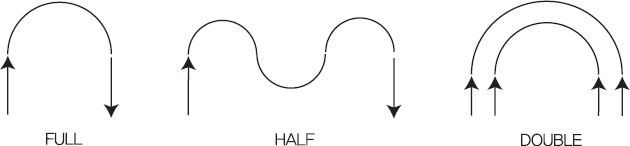

2) COIL CIRCULT 구성은 반드시 COIL 표면에 온도분포가 일정하게 배열, 유지될 수 있도록 FULL CIRCUIT를 구성 하여야 한다.

적용기준평행류•온도 Control용 •Dry Coil평행류•온도 Control용 •Dry Coil

구분	FULL CIRCUIT	HALF CIRCUIT	DOUBLE CIRCUIT
유속	설계유속과 일치	설계 유속의 2배	설계 유속의 1/2배
열교환 능력	설계치와 동일	설계치보다 높다	설계치보다 낮다
TUBE 부식성	설게치와 유사	설계치보다 짧다	설계치보다 길다
온도분포	등분포	온도 편차가 존재	온도 편차가 존재

• 3) COIL ASS’Y 의 재질은
  – FRAME : STAINLESS STEEL 1.5T
  – FIN : COPPER FIN 0.14T 이상, 순도 99.9% 이상
  – TUBE : COPPER TUBE, DIA 12.7 X 0.48T 순도99.9%이상 이음매 없는 인탈산 동관
  – FIN PITCH : 3.5mm 이하
  – FIN 형상 : 고효율 CORRUGATED LOUVER FIN
• 4) COIL은 완전 조립후 설계압력의 1.5배로서 기밀(공압)및 내압(수압) Test를 시행한다.
  5) COIL은 길이가 1000mm 이상인 경우 중간 보강대를 MAX. 1000mm 에 하나씩 설치한다.
  6) COIL 열수의 선정

DRY COOLING COIL 제작

1) Coil ASS’Y
Ⅰ. COIL ASS’Y의 제작 기준은 SHOP DWG 및 설계 기준에 준하여 제작함을 원칙으로 한다.
Ⅱ. COIL ASS’Y의 길이, 높이및 대각공차는 KS 에서 지정한 일반공차에 준하여 제작한다.

2) FRAME
Ⅰ. COIL FRAME 재료 및 규격
– SQUARE PIPE : 150 x 100 x 4.5t, 75 x 45 x 3.2t 100 x 50 x 3.2t, 50 x 50 x 2.3t
– STEEL PLATE : 12t, 9t, 6t등 (TOLERANCE K.S. 일반공차 2급 기준)
* 표면처리 SANDBLASTING & EPOXY 상, 하도(도막두께 50μm이상)

Ⅱ. 제작 FLOW

DRY COOLING COIL 설치

설계상 지정된 기준선을 FRAME 내측을 기준으로 측정하며 이때 건축상의 통풍구와 FRAME측과의 수직, 수평치수를 반복실측한다.
이때 설계치수와 현장실측 치수가 상이할 경우 하기와 같은 DEVIATION SHEET를 작성 승인을 득한후 MARKING에 착수한다.
